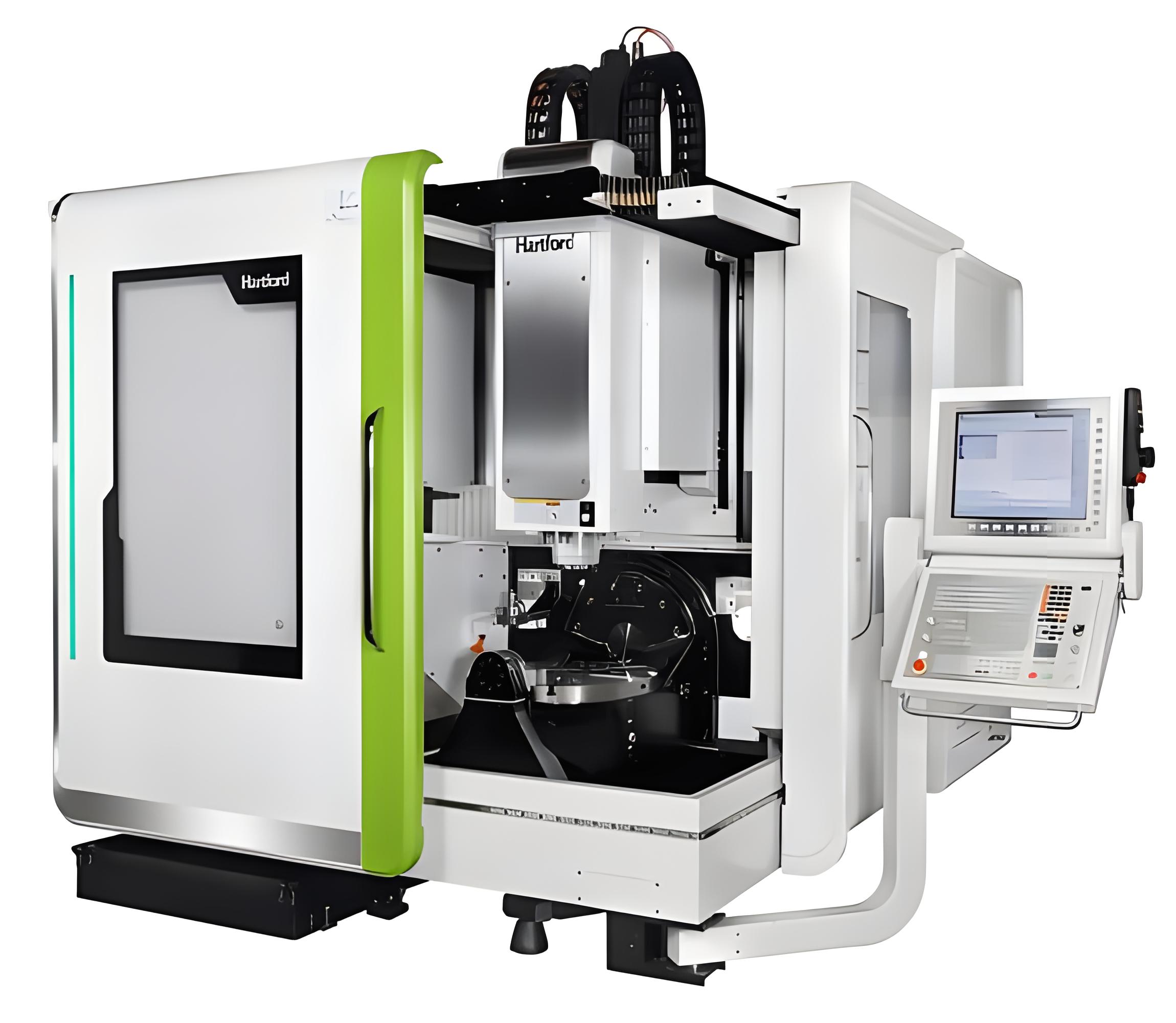

五轴加工设备

i5M8.4

单位

工作台

工作台尺寸

φ400

mm

允许最大荷重

300

kg

T形槽尺寸

14×8

mmx个

加工范围

滑板最大行程- X轴

600

mm

横梁最大行程- Y轴

500

mm

主轴最大行程- Z轴

450

mm

主轴端面至

工作台面距离

最大

530

mm

最小

80

mm

A轴行程

±120

°

C轴行程

nx360

°

主 轴

锥孔

BT40

最高转数

12000

r/min

额定输出扭矩/最大输出扭矩

35/70

N.m

主轴电机功率

11/15

KW

主轴传动方式

电主轴

刀具

刀柄型号

BT40

进 给

快速移动

X轴

30

m/min

Y轴

30

Z轴

30

三轴驱动电机功率（X/Y/Z）

3.6/3.6/5.8

KW

进给速度

20

m/min

刀库

刀库形式

斗笠式

选刀方式

主轴取刀

刀库容量

20

把

最大刀具长度

300

mm

最大刀具重量

7

kg

最大刀盘直径

满刀

φ115

mm

相邻空刀

φ130

mm

换刀时间

6

s

定位精度

X轴

0.008

mm

Y轴

0.008

mm

Z轴

0.008

mm

A轴

±5

sec

C轴

±5

sec

重复定位精度

X轴

0.005

mm

Y轴

0.005

mm

Z轴

0.005

mm

A轴

±3

sec

C轴

±3

sec

机床轮廓尺寸

1830×3800×3050

mm

机床重量

6700

kg
